综合布线系统（Premises Distributed System，简称PDS）是采用标准化的语音、数据、图像、监控设备，各线综合配置在一套标准的布线系统上，统一布线设计、安装施工和集中管理维护。综合布线系统以无屏蔽双绞线和光缆为传输媒介，采用分层星型结构，传送速率高。还具有布线标准化、接线灵活性、设备兼容性、模块化信息插座、能与其它拓扑结构连接及扩充设备，安全可靠性高等优点，使得系统的统一管理成为可能，也使每个信息点的故障、改动或增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。
PDS与智能大厦的发展紧密相关,是智能大厦的实现基础。智能大厦具有舒适性、安全性、方便性、经济性和先进性等特点,一般包括:中央计算机控制系统、楼宇自动控制系统、办公自动化系统、通信自动化系统、消防自动化系统、保安自动化系统结构化布线系统等,它通过对建筑物的四个基本要素(结构、系统、服务和管理)以及它们内在联系最优化的设计,提供一个投资合理、同时又拥有高效率的优雅舒适、便利快捷、高度安全的环境空间。结构化布线系统正是实现这一目标的基础。 |
|
|
|
XX布线需求及方案概述
XX是[对计算机及电话的要求]，保证通信系统和计算机系统能够安全、可靠、灵活地运行，满足用户灵活多变的使用要求，XX将采用综合布线系统。
本综合布线系统将针对电话系统和计算机系统对布线的要求进行设计。
1.1 XX的基本环境
干哲2.2 综合布线的基本要求
XX的综合布线系统要求能支持话音及多种计算机数据系统。其中语音要求支持电话交换机系统，水平数据传输要求能够传输各种计算机网络信息。
1.1.1 性能要求
XX的综合布线系统要求满足以下性能：
支持10BASE-T （10M以太网）和100BASE-T、100BASE-F（光纤100M高速以太网）；
支持1000 BASE- F（光纤千兆以太网）和1000 BASE-T (千兆以太网)
支持IEEE 802.5（令牌环网）；
支持FDDI和CDDI；
支持155M及622M ATM网；
支持电话系统。
1.1.2 符合标准
本布线系统需符合以下标准：
1. 建筑及建筑群综合布线系统工程设计规范（GB/T 50311-2000）
2. 建筑与建筑群综合布线系统工程施工及验收规范（GB/T 50312-2000）
3. ISO/IEC 11801（国际布线标准，1995年7月）
4. EIA/TIA 568B (商业建筑布线标准 2002年)
1.1.3 工作区子系统
工作区子系统中的信息插座：
RJ45信息插座：全部采用非屏蔽RJ-45模块；
双绞线的插座和插头必须能防尘和避免意外损坏；
在各种用户使用的终端插座上应采用不同的颜色和图标来标示不同用途的信息插座，以方便用户使用。
1.1.4 水平布线子系统
水平双绞线全部使用非屏蔽双绞线。水平布线系统使用的双绞线要求使用阻燃材料。
1.1.5 设备间子系统
? 配线间内所有数据和语音配线架必须整合入19”标准机柜；
? 数据通信设备及各类跳线必须一起整合入19”标准机柜；
1.1.6 管理子系统
管理子系统有以下要求：
所有的语音及数据配线架上的变更，要求通过插拔跳线完成；
配线架应具有模块化、配置灵活、安装牢固和易于辨认管理的特点；
配线机柜应留出适当的空间，供未来扩充之用；
1.1.7 干线子系统
本系统对楼层垂直主干线有以下要求：
数据垂直主干使用超5类线缆
1.1.8 桥架及管线
弱电桥架及管线不属于设计范围。
1.1.9 质量保证
整个布线系统应具有厂家的二十年系统应用保证。
1.1.10 网络设备
整个网络系统所涉及的设备是由XX指定，干哲负责提供。
干哲推荐使用联想或D-LINK
1.1.11 工程施工内容及要求
工程施工包括线路敷设、配线机柜安装、配线架和跳线架安装、线缆端接、信息模块端接及相关的全套工作。包括：
水平双绞线、水平光缆、垂直大对数线缆和垂直光缆的敷设；
信息插座面板和配线架安装和端接；
安装中，线缆长度、跳线和端接开绞的长度以及连接数的限制必须遵守EIA/TIA 568B的规定；
光纤和双绞线的安装应避免强力拉伸和过小的扭曲半径，这一点必须严格遵守EIA/TIA 568B的规定；
所有部件安装应牢固、可靠，并能根据环境防潮、防湿、防鼠害，避免意外损坏。
1.1.12 验收和测试
施工方案中应提供工程竣工验收程序和提交的全套文档清单。
1.2 设计方案概要
本方案以XX的招标文件和图纸为依据，根据干哲自身的优势，拟制了这份设计方案，并介绍了专为XX设计的布线系统方案。
本综合布线系统的技术要求主要参照EIA/TIA 568B标准和GB/T 50311-2000和GB/T 50312-2000。

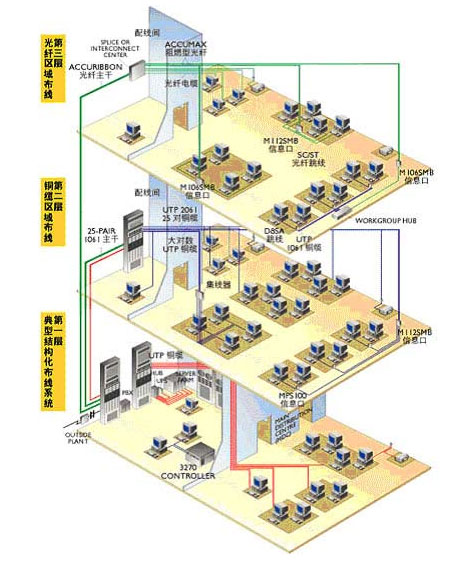

本布线系统是树状星型结构，以支持目前和将来各种网络的应用。通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络。
1.2.1 信息插座
根据技术要求，在XX内共有[插座统计]只双孔信息插座。
所有插座全部采用AVAYA系列面板。
为了便于使用者理解插座的性质，在插座上均安装了绘有计算机符号和电话符号的标志条，该标志条可由管理人员根据使用需求的改变随时更换。
1.2.2 水平布线系统
水平布线系统主要采用AVAYA 4对非屏蔽双绞线，从配线机房经过桥架进入各个房间后，由明管进入墙面上的插座面板。
1.2.3 设备间子系统
在设备间内，数据语音选用AVAYA24口模块式快速跳接配线架（铜缆）和机柜式光纤配线架。AVAYA专业布线系统的配线架全部与网络设备一起安装在19英寸标准机柜内。
1.2.4 通信间子系统
在各通信间内AVAYA专业布线系统的配线架（包括铜缆和光纤）也与网络设备一起安装在机柜内，其中电话配线架也安装在机柜内。
1.2.5 管理子系统
管理子系统包括设备间和通信间的管理。
所有配线架之间的连接跳线全部使用原厂生产的跳线。数据RJ45-RJ45型跳线。所有跳线全部列入选件，以便由用户根据实际使用的数量选定购买数量。
设备间和通信间的配线架上的标签纸采用统一的色标和编号方式来区别各种用途的配线区。
1.2.6 干线子系统
主干线采用AVAYA超5类电缆，垂直干线子系统主要采用AVAYA超5类电缆。
1.2.7 实施
干哲预计可以在[进货周期]将材料进入现场，在此以后将在[施工周期]完成综合布线系统的施工、端接和测试。亦即应在[施工开始日期]开始布线施工。
由于干哲已经具有了大型布线项目施工的全面经验，而且建立了很好的施工工艺，因此干哲有把握保质保量的完成XX的综合布线系统。 |
